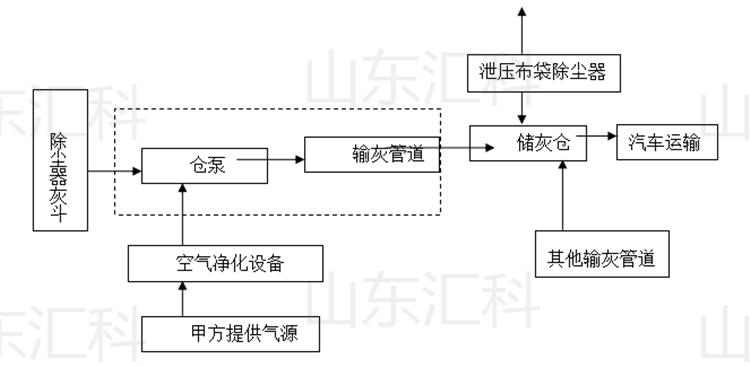

除尘输灰的流程图:

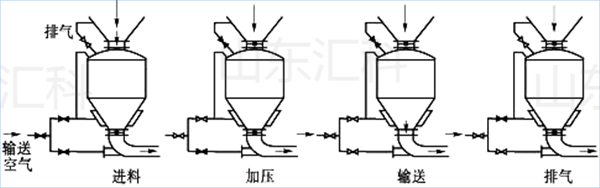

仓泵气力输灰系统工艺流程为:进灰─流化、出灰─吹扫三个阶段，这三个阶段往复循环，达到输灰的设计要求。

1.进灰阶段

打开插板阀（多为手动控制，平时都是打开状态，检修时关闭）、进料阀打开气动止回阀等其它阀门关闭，除尘灰斗内的飞灰进入仓泵内部。进灰量是由系统程序设定好的时间和料位计去控制。设定的进灰时间到，而未达到设定的料位，或已达到设定的料位而进灰时间未到，都会自动关闭气动止回阀，转入流化、出灰阶段。

2.进气加压流化、出灰阶段

打开进气阀、出料阀、二次气阀组，进料阀关闭，进气加压，进入仓泵底部流化装置的压缩空气，使仓泵内的飞灰充分流化，仓泵内飞灰边流化边输送，仓泵内的压力迅速升至输送需求压力。

3、吹扫阶段

只有出料阀和二次气阀是打开的。这一过程主要是由时间控制，当达到系统设定的吹扫时间后依次关闭一次气阀，二次气阀，出料阀，然后打开排气阀和进料阀进入进灰阶段，重复上述三个阶段。

仓泵组成：

仓泵本体由钢板或不锈钢板材质焊接而成，符合国家Ⅰ类压力容器标准。灰斗下方与仓泵对接位置的手动插板阀或气动插板阀连接，插板阀为仓泵检修用阀，平时处于常开状态，只有检修时关闭防止落料。

仓泵的进灰口设一个电动或者气动进料阀，现大多使用气动阀门。

仓泵上部装有射频导纳料位计和压力传感器，供检测仓泵内的料位和压力时使用。

仓泵下部装有流化装置并与压缩空气气管连接。

仓泵配有就地气控箱，控制箱内电磁阀按设定好的程序驱动阀门。
